4控制系統
4.1實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
4.2數據采集系統由4路高32位A/D轉換通道組成。分辨率達1/500000，全程不分檔；
4.3鍛造件壓力試驗機鍛造件液壓萬能試驗機選用BB、AD、Xilinx等原裝集成器件，全數字化設計；
4.4微機控制電液伺服萬能試驗機符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
4.5電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

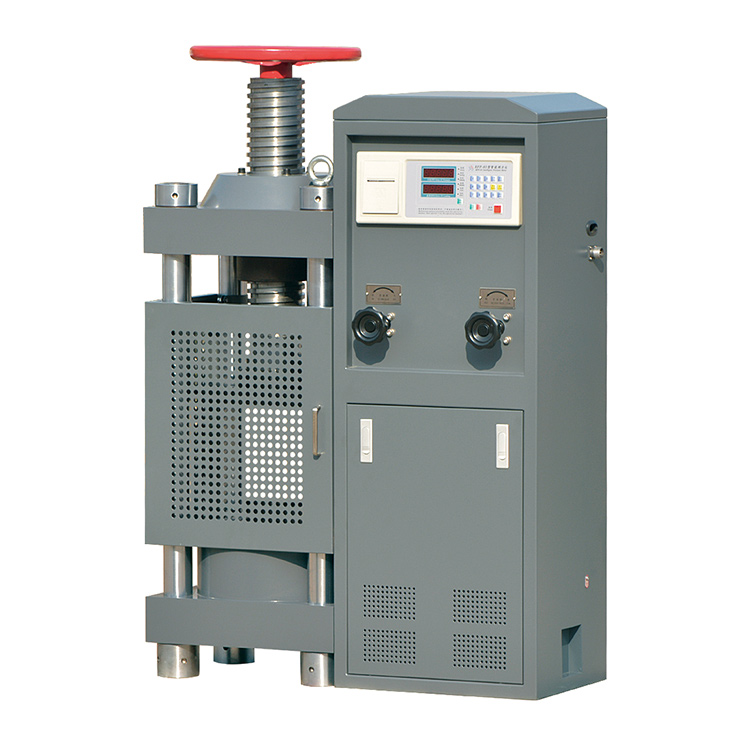

鍛造件壓力試驗機鍛造件液壓萬能試驗機主要技術參數：
試驗力(KR)100/3006001000
試驗力測量
范圍(KR)2-100/6-30012-60020-1000
試驗力示值精度±1%
位移測量分辨力0.01mm
變形測量精度±0.5%
恒力、恒變形恒位移控制精度設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.5%以內
變形速率控制精度速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內
彎曲試驗支滾間距450mm
支滾寬度140mm
支點直徑30m40mm
活塞行程250mm
鍛造件壓力試驗機的夾緊方式內置式液壓夾緊
外形尺寸主機900×550×1900mm/1100×650×2325mm1225×750×2640mm油源1140×700×930mm
整機重量2200kg/2800kg3000kg4500kg
拉伸空間600mm/800mm800mm850mm
壓縮空間500mm/700mm700mm750mm
扁試樣夾持厚度0-15mm0-15mm0-40mm
鍛造件液壓萬能試驗機的圓試樣夾持直徑φ6-φ22mm/φ6-φ26mmφ13-φ40mmφ13-φ60mm
