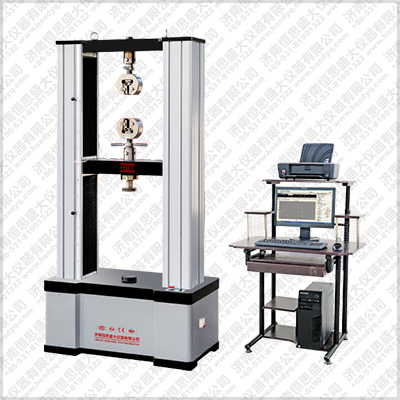

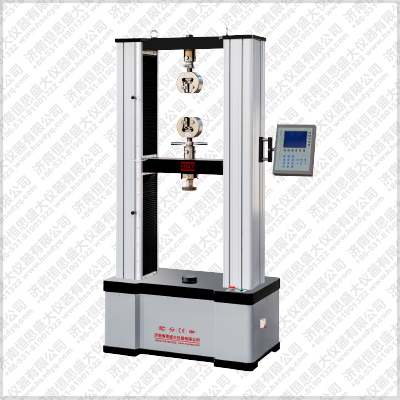

30噸電安全檢修專用拉力試驗機主機結構：

1.1KRAL-300KR主機采用臥式框架結構，油缸行程1000mm，拉伸輔具間距離6000mm，試驗空間寬度500mm。兩個帶拉伸鉗口的橫梁及固定橫梁、推力橫梁均采用Q345B鋼板焊接精密加工，桁架采用＞20mmQ235鋼板焊接后配對在臥式加工中心上加工完成，全部輔具均采用40Cr熱處理后精加工，框架結構整體設計承載力500kN，保證了試驗機的精密性、穩定性與可靠性。出力活塞經過反向器、推力梁與近端橫梁連接，使試驗機的拉伸、壓縮和標定都比較容易實現。

1.2拉伸試驗空間的調整是通過遠端橫梁的前后移動實現。將兩端插銷人工輔助方式垂直插入導軌和遠端橫梁，操作插銷實現橫梁定位，完成試驗機空間調整，非常方便，調整步距500mm。（用戶可選）

1.3油缸固定在油缸座上，活塞桿伸出端部依次安裝有球面調心裝置，負荷傳感器，推力橫梁。推力橫梁，拉杠，近端橫梁組成反向器框架。反向器推力梁橫梁和近端橫梁底部裝有導向車輪和限位輪，在實驗過程中車輪再導軌上滾動，克服摩擦力保證試驗力精度同時實現在拉伸長試樣時必須的全方位的同心度自動調整，保證試樣力值和變形的準確性。

1.4主機中采用的高精度負荷傳感器，綜合精度高,靈敏度高,重復性好,通過隨機標定后試驗中不受外力影響，可保證試驗過程和參數的準確性。標定、校準簡單、方便。

1、試驗力：300kN；

2、試驗力測量范圍：0.4kN~300kN

3、試驗力示值相對誤差：拉伸±0.5%，壓縮±1%；

4、拉伸鉗口距離：6000mm（滿足樣品標準距在0~6m的試驗）

5、拉伸空間全距離有級可調，插銷孔調整間距：500mm；

6、鉗口的行程：能滿足將試驗樣品拉斷；

7、鉗口位移測量分辨力：0.001mm

8、鉗口位移速度：（10~200）mm/min，自動可調

9、試樣直徑：（3~50）mm

10、主機型式：臥式。活塞缸密封件、主油泵、伺服閥等主要部件應采用知名品牌部件。

11．安全防護：試驗區域設有防護罩，可有效保護試驗人員的安全。

安全保護裝置：當試驗力超過試驗力的2％～5％或設定值時有過載保護；當活塞移動到極限位置時，有行程保護；當出現緊急情況時，直接按下控制柜上的急停按鈕，斷電保護。

12．采用一體化控制柜，實現試驗需要的各類數據顯示、曲線繪制、數據處理及存儲打印等功能；可用于聯網工作。

13．軟件系統提供試驗曲線顯示。如試驗力-位移曲線、試驗力-時間曲線、應力-應變曲線、力-變形曲線、位移-時間曲線、變形-時間曲線。

14．完善的數據處理功能，自動數據處理，中文Windows系統，開放式數據庫可進行數據的統計分析。
